Rino Liuzzi

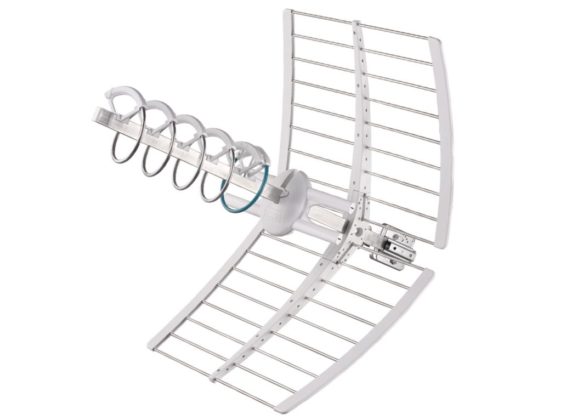

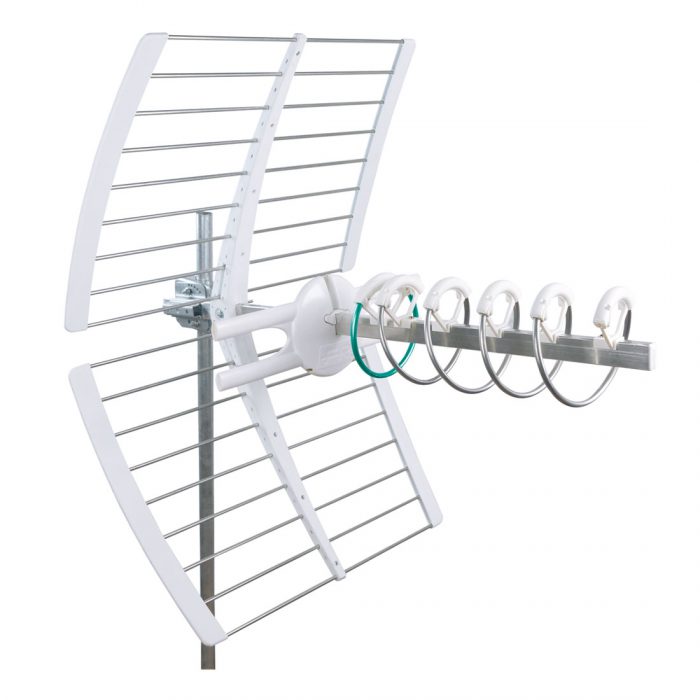

La  Fracarro Radioindustrie  di  Castelfranco Veneto (Treviso ) , storica azienda italiana ,famosa in Europa  per la produzione di antenne e componenti per   la ricezione televisiva "presenta la nuova  ELIKA PRO 700 C ,eccellente antenna attiva elicoidale di nuova progettazione per la  banda UHF con connettore F, in continuità con la tecnologia Loop Yagi adottata da Fracarro; molto utile per l'installatore  il LED di monitoraggio ,importante per il controllo automatico del segnale di ingresso (CAG) e il prezioso filtro 4G/5G  LTE  integrato  nel dipolo.

Il Sistema di monitoraggio è  facilitato attraverso un LED di segnalazione e controllo automatico del guadagno (CAG)- L'antenna ha i direttori premontati, radiatore e riflettori ad innesto rapido su una slitta già presente sulla culla; il montaggio si completa senza l'ausilio di alcun utensile. Attenzione particolare nella scelta dei materiali per ottenere una robustezza più elevata. Elevato guadagno e una straordinaria direttività e assenza quasi totale dei lobi laterali. Innovativo attacco al palo con regolazione zenitale di serie e superficie zigrinata che consente un'ottima resistenza e tenuta al palo e dado a farfalla grande per poterlo serrare senza l'ausilio di alcun utensile. E' stato inserito un filtro LTE4G/5G  nel dipolo radiatore per garantire la qualità del segnale distribuito ed ottenere un eccellente filtraggio dei segnali interferenti 4G/5G  in banda LTE (790-860 MHz) riservati alla telefonia mobile. Design Elika esclusivo brevettato da Fracarro.

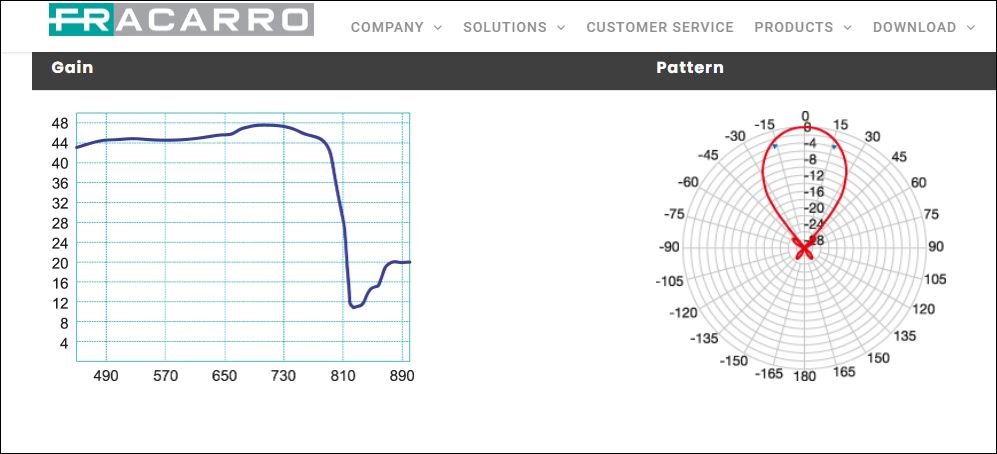

Le caratteristiche tecniche

Elementi n° 1 Banda UHF Canali E21-E60/E48 5G  Larghezza di banda MHz 470-790 Guadagno 47,5 decibel - Dinamica CAG dBµV 65-80 Livello di uscita dBµV 98 - Tensione di alimentazione V 12-24 Assorbimento mA 45-  Rapporto avanti/indietro dB 32 - Perdita di riflessione dB -15 Larghezza del fascio (-3dB) ° ±18 Resistenza al vento 120 Km/h (720N/m²) kg (N) 19 (186.2) Connettore Tipo F Impedenza Ohm 75 Massimo diametro attacco palo (Ø) mm 60 Dimensioni (L x H x W) cm 92 x 82 x 62 Peso unitario kg 2.30 - Accessori Polarizzazione orizzontale Incluso Regolazione zenitale orizzontale Incluso Polarizzazione verticale Incluso Regolazione zenitale verticale Incluso Culla ausiliaria N.P.

Cos’è un’antenna ad elica?

Un’antenna elicoidale o ad elica   è un tipo di antenna che utilizza un filo conduttore avvolto a forma di elica a spirale montato su un piano di massa. Un’antenna a elica è un tipo di antenna direzionale: il campo elettromagnetico ruota tipicamente attorno all’asse dell’elica in senso orario o antiorario. Semplici e pratiche, le antenne a elica sono state essenzialmente progettate per sostituire antenne molto più grandi mantenendo le stesse caratteristiche di ampia larghezza di banda. Un’antenna elicoidale viene spesso utilizzata con dispositivi di comunicazione satellitare portatili come telefoni, radio e sistemi di posizionamento globale.

Un’antenna elicoidale è solitamente in grado di fornire una ricezione superiore nei casi in cui il dispositivo ricevente ha una visione scarsa dell orizzonte , come sotto la copertura di alberi e in mezzo a edifici alti. La sua capacità di agganciare il maggior numero di segnali satellitari e TV contemporaneamente fornisce anche una ricezione più accurata quando si viaggia in veicoli e sarà probabilmente preinstallata nei futuri modelli di automobili.

Un’antenna elicoidale è in grado di funzionare in una delle due modalità principali: modalità bordata o normale e modalità assiale o fine fuoco. Le antenne elicoidali in modalità Broadside sono generalmente utilizzate in situazioni in cui un’antenna più piccola è un importante fattore operativo. Queste antenne sono state utilizzate per la prima volta con le radio Citizen’s Band negli Stati Uniti e in Australia alla fine degli anni ‘1960 e sono ampiamente utilizzate oggi come tipiche antenne di ricezione FM nelle automobili.

Le antenne elicoidali in modalità assiale sono più adatte per situazioni in cui non è possibile ottenere facilmente un orientamento fisso di trasmettitore e ricevitore. Questo tipo di antenna elicoidale è più spesso utilizzato nei dispositivi di comunicazione satellitare, come telefoni e sistemi di posizionamento globale. Quando viene utilizzato un elicoidale in modalità assiale, entrambe le antenne trasmittente e ricevente devono avere la stessa manualità per risultati ottimali.

In geometria, un’elica è definita come una curva tridimensionale liscia con una linea tangente che mantiene lo stesso angolo costante con il suo asse fisso. Un buon esempio di elica geometrica è una molla elicoidale. Le eliche possono essere destre o mancine. La manualità di un’elica è determinata guardando lungo l’asse dell’elica e ruotandola in senso orario. Se l’elica sembra muoversi verso l’osservatore, è un’elica destrorsa, ma se sembra allontanarsi, allora è un’elica sinistrorsa. Una vite hardware comune è un esempio di elica destrorsa.

Fracarro  RadioIndustrie - LA STORIA

Quando i fratelli Bruno e Giovanni Fraccaro iniziarono ad inventare i primi citofoni e radio, il mondo ancora non conosceva la televisione. La passione per la radiofrequenza li porta a realizzare nei primi anni '30 il primo prototipo di televisione, grazie all'utilizzo del disco Nipkow , ea ricevere segnali televisivi da Londra e Berlino .

Da qui nasce Fracarro Radioindustrie , che curiosamente non porta il nome di due fondatori per un errore di trascrizione della Camera di Commercio, mantenuta per superstizione.
Negli anni '40 ha avviato una produzione in serie di reattori a lampade fluorescenti e da subito è diventata leader nazionale nel settore. Fu negli anni '50 , con l'inizio dell'era televisiva in Italia, che Fracarro realizzò la prima produzione in serie di antenne e componenti.

Negli anni '60, dopo aver venduto la milionesima antenna, i fratelli Fracarro attivarono la prima produzione automatizzata.
Da questo momento Fracarro è entrato nelle case di milioni di italiani, conquistando l'80% del mercato.Negli anni successivi, grazie alla capacità innovativa e alla voglia di sperimentare che la contraddistinguono, l'azienda inizia ad investire anche nel settore satellitare.È così che, negli anni '80 , grazie alle conoscenze tecniche e di mercato, Fracarro diversifica la propria produzione e inaugura la divisione sicurezza.

Fracarro cresce con un progetto di espansione aziendale che le permette di entrare e aumentare la propria posizione in Europa e nel mondo . (Fracarro UK, Fracarro France, Fracarro Tunisie).

Oggi l'azienda sviluppa soluzioni che danno vita ad edifici intelligenti, dove la convergenza tecnologica garantisce il controllo completo di tutte le funzioni: comunicazione, informazione, sicurezza e comfort .

Recensione di Rino Liuzzi
Docente DVB-T/S - I.P.S.I.A - N.Agherbino -Noci
